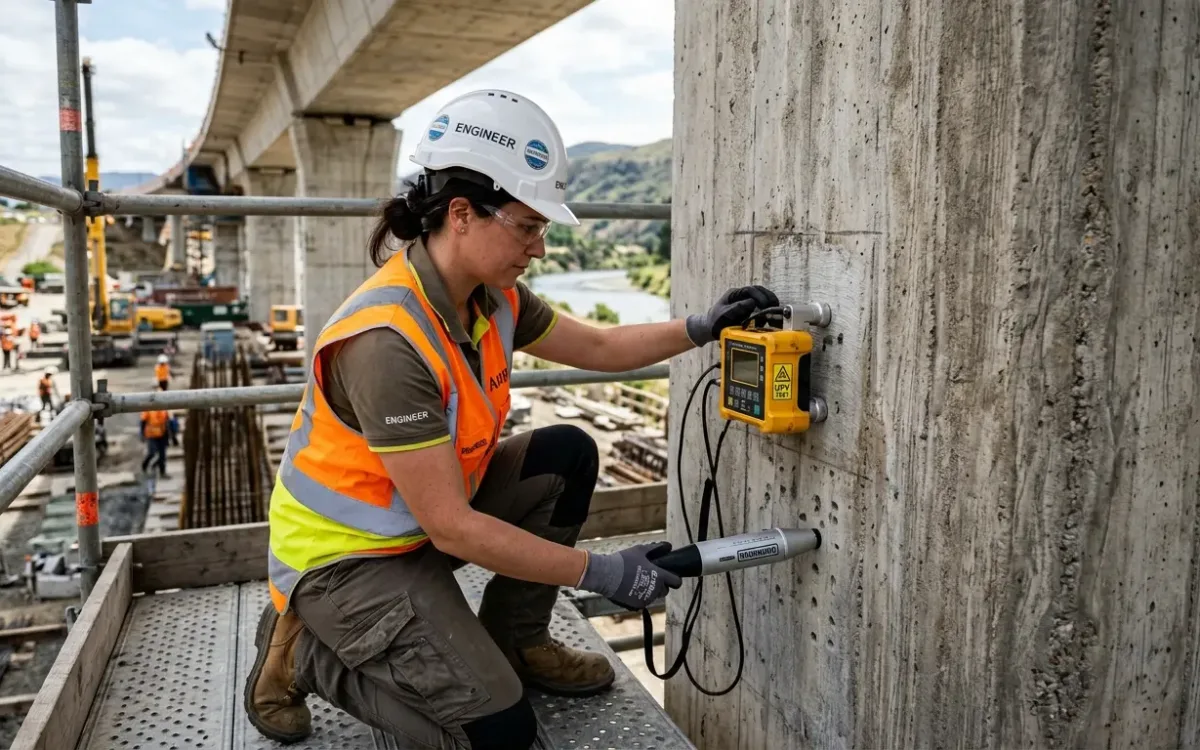

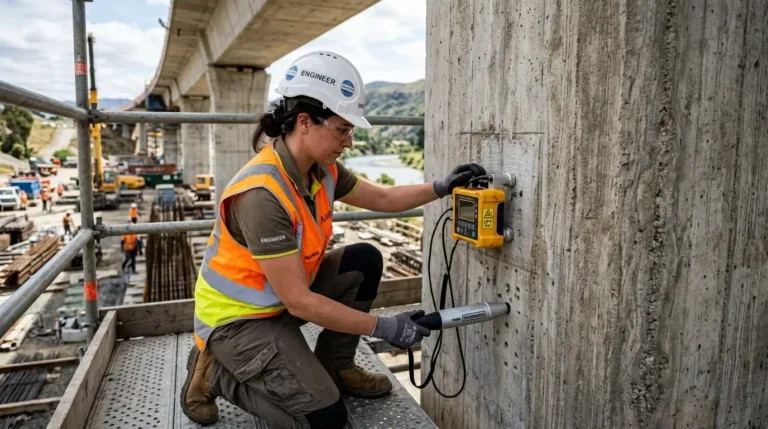

چرا ارزیابی سلامت سازه بدون تخریب اهمیت دارد؟
تصور کنید به عنوان یک مهندس ناظر یا بازرس سازه با پروژه ای رو به رو هستید که در آن کیفیت اجرای ستون ها زیر سوال رفته است. آیا منطقی است که برای اطمینان از مقاومت فشاری بخش بزرگی از سازه را تخریب کنید؟ قطعا خیر. در این جا آزمایش غیر مخرب بتن به عنوان یک راهکار نجات بخش وارد عمل می شود. این روش ها به ما اجازه می دهند بدون آسیب رساندن به یکپارچگی بتن ویژگی های مکانیکی و فیزیکی آن را استخراج کنیم. واقعیت این است که روش های سنتی مانند کرگیری علاوه بر هزینه بالا باعث ایجاد نقاط ضعف موضعی در المان های باربر می شوند. در حالی که متدهای نوین با استفاده از امواج صوتی یا الکترومغناطیس نمایی دقیق از درون مقطع بتنی ارائه می دهند.
تفاوت های کلیدی آزمایش های مخرب و غیر مخرب
بسیاری از کارفرماها تفاوت های عملیاتی این دو دسته را به درستی درک نمی کنند. در روش مخرب ما بخشی از هسته بتن را جدا می کنیم. این عمل نه تنها باعث قطع شدن احتمالی میلگردها می شود بلکه تنش های داخلی را نیز تغییر می دهد. در مقابل آزمایش غیر مخرب بتن با تکیه بر همبستگی بین پارامترهای فیزیکی مثل سرعت موج و مقاومت فشاری عمل می کند. البته باید پذیرفت که دقت روش های غیر مخرب تحت تاثیر عواملی مثل رطوبت و نوع سنگدانه قرار دارد. بنابراین ترکیب این دو روش در پروژه های بزرگ می تواند بهینه ترین نتیجه را حاصل کند.
آزمایش چکش اشمیت؛ ساده اما حساس به جزئیات
استفاده از چکش اشمیت یکی از رایج ترین روش ها برای تخمین سختی سطحی بتن است. مکانیسم کار ساده به نظر می رسد. یک وزنه فنری به سطح بتن ضربه می زند و مقدار برگشت آن روی یک درجه بندی ثبت می شود. اما یک نکته فنی وجود دارد که اغلب نادیده گرفته می شود. اگر سطح بتن دچار کربناتاسیون شده باشد عدد قرائت شده به شدت بالاتر از واقعیت خواهد بود. لایه سخت شده بیرونی باعث فریب اپراتور می شود. برای جلوگیری از این خطا باید لایه سطحی را تا عمق چند میلی متر تراشید یا از ضرایب تصحیح استفاده کرد.
دقت این دستگاه در تخمین مقاومت فشاری حدود 15 تا 20 درصد است. این عدد برای یک ارزیابی اولیه عالی است اما نباید تنها ملاک تصمیم گیری برای تخریب یک عضو سازه ای باشد. همواره توصیه می شود که چکش اشمیت را بر روی سطوح صاف و بدون تخلخل انجام دهید. وجود حباب های هوا در زیر سطح بتن باعث افت ناگهانی عدد بازگشت می شود. این موضوع در مواردی که از بتن خودتراکم استفاده شده است به دلیل تراکم بالای سطح کمتر دیده می شود و نتایج پایدارتری به دست می آید.
التراسونیک بتن؛ نفوذ به عمق با امواج فراصوت
اگر به دنبال شناسایی ترک های داخلی یا حفره های پنهان هستید آزمایش التراسونیک (UPV) انتخاب اول است. در این متد زمان انتقال امواج صوتی بین دو فرستنده و گیرنده اندازه گیری می شود. هر چقدر بتن متراکم تر و یکپارچه تر باشد سرعت عبور موج بالاتر است. وجود ترک یا تخلخل باعث می شود موج مسیر طولانی تری را طی کند یا بخشی از انرژی خود را از دست بدهد. این تاخیر زمانی به صورت مستقیم نشان دهنده کاهش کیفیت بتن در آن مقطع خاص است.
جدول مقایسه کیفی بتن بر اساس سرعت امواج التراسونیک
| سرعت موج (کیلومتر بر ثانیه) | وضعیت کیفی بتن | ملاحظات اجرایی |
|---|---|---|
| بیشتر از 4.5 | عالی | تراکم بسیار بالا و بدون حفره |
| 3.5 تا 4.5 | خوب | بتن ساختمانی استاندارد |
| 3.0 تا 3.5 | متوسط | نیاز به بررسی علل کاهش تراکم |
| کمتر از 3.0 | ضعیف | احتمال وجود ترک های عمیق یا کرموشدگی |
یکی از چالش های این آزمایش در محیط های با دمای بالا رخ می دهد. دما بر سرعت حرکت امواج تاثیر گذار است. در پروژه هایی که با چالش های بتن ریزی در هوای گرم مواجه بوده اند ممکن است تبخیر سریع آب باعث ایجاد ریزترک های سطحی شده باشد. این ریزترک ها می توانند دقت قرائت های التراسونیک را کاهش دهند. در چنین شرایطی استفاده از ژل های کوپلینگ مرغوب برای اتصال بهتر سنسورها به سطح بتن الزامی است.
رادار نفوذی زمین (GPR) در سازه های بتنی
بررسی چیدمان میلگردها بدون تخریب لایه محافظ بتن تنها با تکنولوژی GPR ممکن است. این دستگاه با ارسال پالس های الکترومغناطیسی و دریافت بازتاب آن ها نقشه ای سه بعدی از داخل بتن رسم می کند. شما می توانید دقیقا متوجه شوید که آیا پیمانکار فاصله گذاری میلگردها را رعایت کرده است یا خیر. همچنین ضخامت کاور بتن که عاملی حیاتی در پیشگیری از خوردگی بتن است به دقت تعیین می شود. در محیط های خورنده مانند سواحل جنوبی کشور تعیین دقیق ضخامت پوشش بتنی تفاوت بین بقا یا فروپاشی سازه را رقم می زند.
شناسایی خوردگی میلگرد با روش پتانسیل نیم سلول
وقتی صحبت از آزمایش غیر مخرب بتن می شود نباید از پایش وضعیت میلگردها غافل شد. آزمایش پتانسیل نیم سلول (Half-Cell Potential) وضعیتی را بررسی می کند که با چشم غیر مسلح قابل رویت نیست. این تست احتمال وقوع فعالیت های الکتروشیمیایی و زنگ زدگی در آرماتورها را می سنجد. در واقع ما با اندازه گیری اختلاف پتانسیل الکتریکی متوجه می شویم که آیا لایه غیرفعال روی میلگرد از بین رفته است یا خیر. این تست به ویژه برای ارزیابی دوام بتن در محیط دریایی که کلریدها به داخل نفوذ می کنند بسیار حیاتی است.
محدودیت های تکنیکی که باید بدانید
هیچ یک از روش های آزمایش غیر مخرب بتن به تنهایی کامل نیستند. برای مثال در روش التراسونیک حضور میلگردهای پر تراکم در مسیر موج می تواند سرعت را به طور کاذب بالا ببرد. فولاد امواج را سریع تر از بتن منتقل می کند. بنابراین اگر سنسورها را دقیقا روی مسیر یک میلگرد طولی قرار دهید داده های اشتباهی دریافت خواهید کرد. همچنین رطوبت اشباع در بتن باعث می شود عدد چکش اشمیت کمتر از مقدار واقعی نشان داده شود. یک اپراتور با تجربه همیشه متغیرهای محیطی را در گزارش خود لحاظ می کند.
آیا می دانستید که سن بتن نیز بر نتایج تاثیر دارد؟ بتن های قدیمی تر به دلیل تکمیل فرآیند هیدراتاسیون و سخت تر شدن سطح نتایج متفاوتی نسبت به بتن های 28 روزه می دهند. در پروژه های مقاوم سازی که سازه چندین دهه قدمت دارد کالیبراسیون دستگاه ها با نمونه های شاهد فیزیکی (کرگیری محدود) یک ضرورت است. این ترکیب هوشمندانه باعث می شود با کمترین تخریب بیشترین دقت آماری حاصل شود.
تست نفوذ پذیری و جذب آب موئینه
کیفیت بتن فقط به مقاومت فشاری محدود نمی شود. نفوذ پذیری عاملی است که عمر مفید سازه را تعیین می کند. آزمایش های غیر مخرب یا نیمه مخرب مانند تست نفوذ پذیری هوا یا جذب آب سطحی (ISAT) به ما می گویند که بتن چقدر در برابر ورود عوامل مهاجم مقاوم است. اگر بتن شما تخلخل زیادی داشته باشد اکسیژن و رطوبت به راحتی به عمق نفوذ کرده و باعث اکسید شدن میلگردها می شوند. انجام این تست ها در مراحل اولیه بهره برداری می تواند از هزینه های گزاف تعمیرات در آینده جلوگیری کند.
نقش تخصص اپراتور در صحت نتایج
تجهیزات پیشرفته در دستان یک فرد بی تجربه چیزی جز داده های غلط تولید نمی کنند. آزمایش غیر مخرب بتن نیازمند درک عمیق از رفتار مواد و متالورژی است. برای مثال نحوه در دست گرفتن چکش اشمیت و عمود بودن آن بر سطح می تواند تا 5 واحد عدد بازگشت را تغییر دهد. در روش التراسونیک فشار یکنواخت روی پروب ها برای حذف لایه هوای بین سنسور و بتن کلیدی است. همیشه از تیم های آزمایشگاهی بخواهید که گواهی کالیبراسیون دستگاه های خود را ارائه دهند و از تجربه آن ها در پروژه های مشابه اطمینان حاصل کنید.
استراتژی ترکیبی برای ارزیابی نهایی
بهترین رویکرد در مهندسی عمران استفاده از متد SonReb است. این واژه ترکیبی از Sonic (التراسونیک) و Rebound (چکش اشمیت) است. با استفاده از نمودارهای ترکیبی این دو آزمایش می توان ضریب اطمینان در تعیین مقاومت فشاری را به شدت افزایش داد. این روش نقاط ضعف یکدیگر را پوشش می دهند. چکش اشمیت کیفیت پوسته سطحی را می سنجد و التراسونیک از وضعیت هسته داخلی خبر می دهد. وقتی هر دو آزمایش همگرایی نشان دهند مهندس می تواند با اطمینان کامل درباره سلامت مقطع اظهار نظر کند.
در موارد پیچیده تر که سازه تحت بارهای دینامیکی قرار دارد آزمایش های بارگذاری نیز انجام می شود. هر چند این آزمایش ها نیمه مخرب محسوب می شوند اما در دسته ارزیابی های در محل قرار می گیرند. تحلیل داده های حاصل از کرنش سنج ها در حین بارگذاری و مقایسه آن با مدل های نرم افزاری نشان می دهد که آیا سازه طبق محاسبات رفتار می کند یا دچار تغییر شکل های غیر ارتجاعی شده است. این سطح از تحلیل برای پل ها و سازه های بلند مرتبه غیر قابل چشم پوشی است.
در نهایت باید توجه داشت که انتخاب نوع آزمایش بستگی مستقیمی به هدف ما دارد. اگر هدف صرفا تعیین محل میلگرد برای سوراخ کاری است یک اسکنر معمولی کفایت می کند. اما اگر قصد ارزیابی ظرفیت باربری پس از یک آتش سوزی را داریم باید از طیف وسیعی از آزمایش های حرارتی و آکوستیک بهره ببریم. دنیای تکنولوژی هر روز ابزارهای دقیق تری را معرفی می کند که فاصله بین حدس و واقعیت را در مهندسی کمتر می سازند. برای مطالعه بیشتر در زمینه تکنولوژی های نوین ساخت و ساز می توانید به مطالب منتشر شده در مجله هوای تازه مراجعه نمایید.
